涡街流量计与旋进旋涡流量计有哪些本质上的区别

作者: clcc123 日期: 2017-11-15 16:51:29 人气: - 评论: 0

涡街流量计的原理
      涡街流量计在流量计流量计设定停滞时,当流体经过滞流时,由于滞流停滞在表面等原因,会有两个下游的不对称涡流,这些涡流横向滞流构件形成所谓卡曼漩涡列车。两个旋涡的旋转方向是相反的。卡门理论上证明,当h / L = 0.281时,间隙的宽度L是两个相邻涡流之间的距离),涡旋系统是稳定的。在这种情况下,涡旋频率f与流量时的流体流速v成正比。
F = sv / d
V = df / s
其中d--圆柱形停滞的直径;
S - 称为Strouhal数的无量纲常数与流体流动状态的雷诺数Re有关。
雷诺数流量计圆形截面Re Re:
υ - 流体流速,m / s;
P - 流体密度,kg / m3;
M - 流体动力粘度,(kg?M-1)/ s。
流体流动:
Q = A * v从上式可以看出,涡街流量计设计完成后,流量Q不仅与f有关,还与Re有关挪威数字相关。雷诺数Re是表征粘性流体的流动特性的无量纲数,其物理意义是惯性力与流体流动的粘性力之比。所以涡街流量计上使用流体也有一定的影响。流体流动状态的环境参数也会影响涡街流量计的性能。

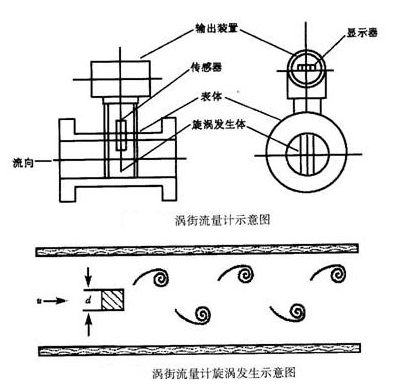

涡街流量计原理图涡街流量计原理图
旋进漩涡流量计原理:
     当引入具有轴向流动的流体流量传感器时,涡流发生器被迫围绕中心线旋转以在文丘里管中产生涡流以到达收缩部。突然节流之后,旋流加速,当其通过分流部分时,旋流中心沿圆锥螺旋前进。此时,涡旋中心通过检测点的进动频率与流体流量成正比。压电式传感器检测涡流进入信号放大的运动频率,滤波成流量值显示或信号选择。

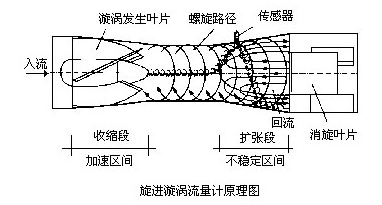

旋进旋涡流量计原理图

旋入涡街流量计原理图
